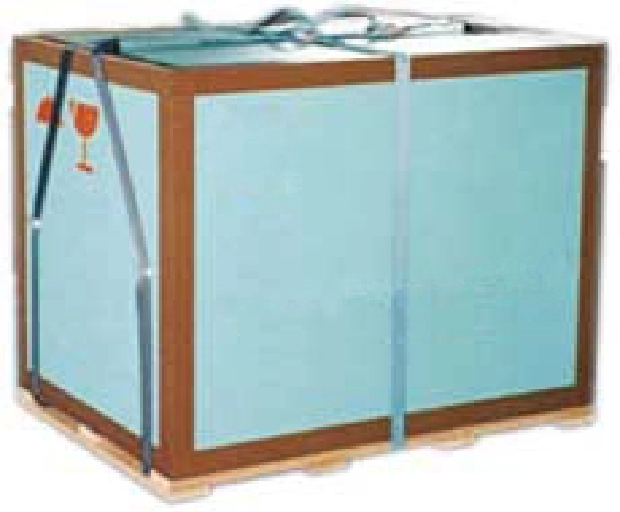

シンプルだから経済的、合板とアングルだけの梱包システム。
ステック®-ARは、水平キャンティレバー方式アームを採用し、各アームに磁気テープ、オーディオテープその他高付加価値製品のパンケーキを宙吊りとし、工場製品加工現場での取り扱い性、搬送性、経済性、防塵性、導電性を考慮した設計となっており、作業効率が大幅に向上します。
密閉製・防塵性は抜群で、取扱いも 容易です。
特長・用途
- 輸送製品により材料や厚みが選べます。（重量物にはフォークリフトやクレーンが使えるパレットボックス型にできます
- 密閉性が高く、完全な防湿・防塵が可能です。
- 国内外ワンウェイボックス、密閉を要求される通箱、コンテナ、保管用、保冷、保温などの容器類。
機能

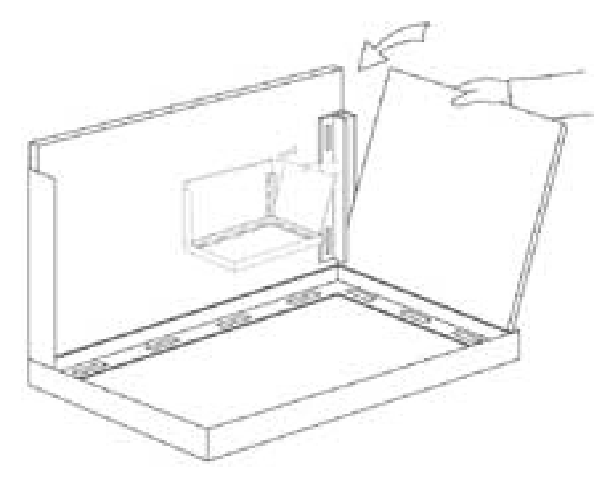

所定の位置にガンタッカーでアングルを固定してください。図のように左右の板を斜めに挟み込み、上から押すようにして差し込んでください。

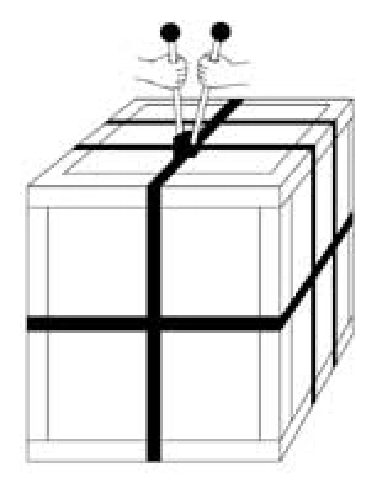

箱ができ上がりましたらバンド（ポリエステルバンドが最適です）をお掛けください。

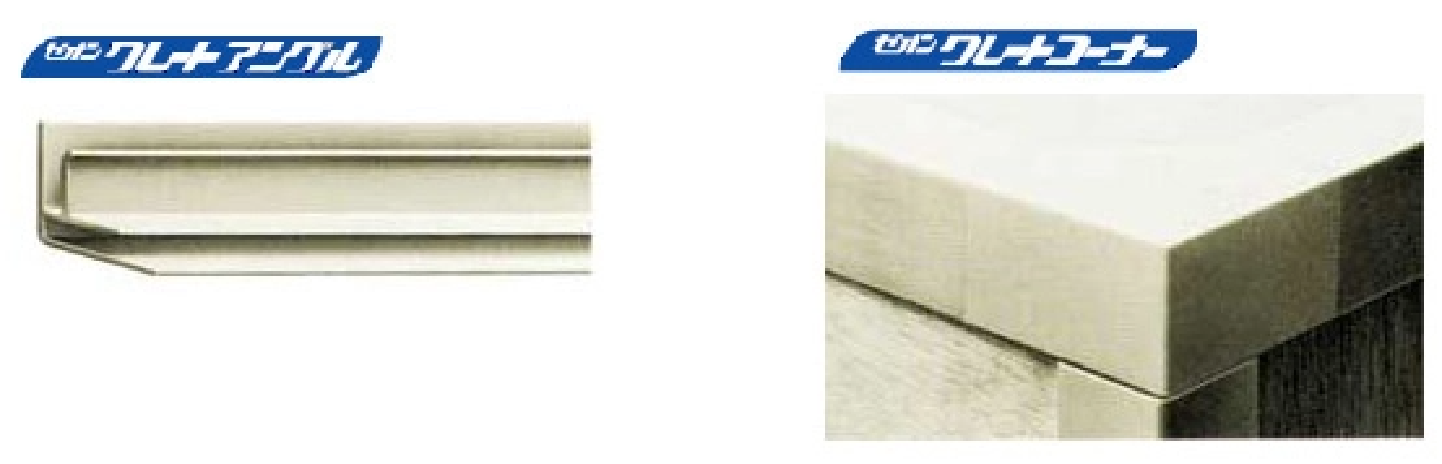

アングル、コーナーのみの販売もいたします。
標準仕様
| 名称 | ゼオンクレート | ||||
|---|---|---|---|---|---|
| 規格品 | 種類 | 5.5m／m板用 （定尺3.7m） |
9m／m板用 （定尺3.7m） |
||
| 内容品重量適用範囲 [樹皮アングルと合板の 組合せの場合] |
100～500kg | 500～2,000kg | |||
| アングル取り付け | ステープル | 5.5m／mの場合は708Mまたは710Mのマックスのステープル 9m／mの場合は708Mまたは710Mのマックスのステープル |
|||
| ステープルにて仮留の場合はMAXのTA33A/722M型機を用い空気圧は3～4kg／cm2で行う | |||||
| または、別に接着剤を用いてアングルを固定することができます | |||||
| アングルの用い方 | 仮留は六面体の内、天4辺、地4辺、側板2辺（2枚）にアングルの取付けをし、 棲面は単にボードのみでアングルは取付かない面となる |
||||
| アングルの溝 | 天地板の四周には深い方の溝を用い、浅溝は棲及び側面の挿入溝とする または、垂直のアングルは側板に深溝をはめ込み、浅溝には棲の深さの辺が入るようにする ※浅溝の口の内曲げは組立て時、各構成板が嵌挿しやすくしてあります |
||||
例・内寸800W×1000L×500Hの材料寸法切り例
| No. | 板厚 | 5.5m／mボード使用 | 9m／mボード使用 | 摘要 | ||
|---|---|---|---|---|---|---|
| 名称 | 寸法（m／m） | 数 | 寸法（m／m） | 数 | ||
| 1 | 棲板 | 800×500 | 2 | 800×500 | 2 | |
| 2 | 側板 | 1015×500 | 2 | 1022×500 | 2 | 二辺にアングル取付け |
| 3 | 天地板 | 1015×815 | 2 | 1022×822 | 2 | 四辺にアングル取付け |
| 4 | （W）アングル | （W＋19） 819 | 4 | （W＋26） 826 | 4 | Vカットする |
| 5 | （L）アングル | （L＋19） 1019 | 4 | （L＋26） 1026 | 4 | Vカットする |
| 6 | （H）アングル | （H－50） 450 | 4 | (H－40） 46 | 4 | 大根切り |
| 7 | パレットサイズ | 1022×822 | 1 | 1022×822 | 1 | （BOX本体よりやや大きくする) |
※ご希望のサイズ、仕様は自由にお選びいただけます。
弊社製品はお客様のご要望にお応えしオーダーメイドで設計・製造をさせていただきます。
